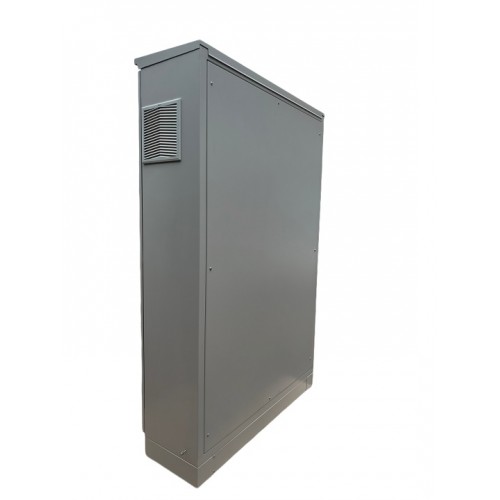

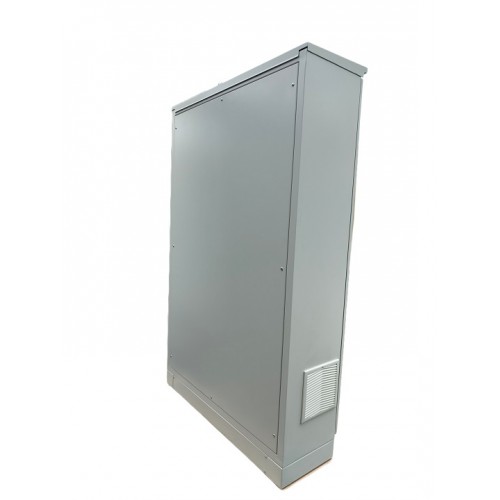

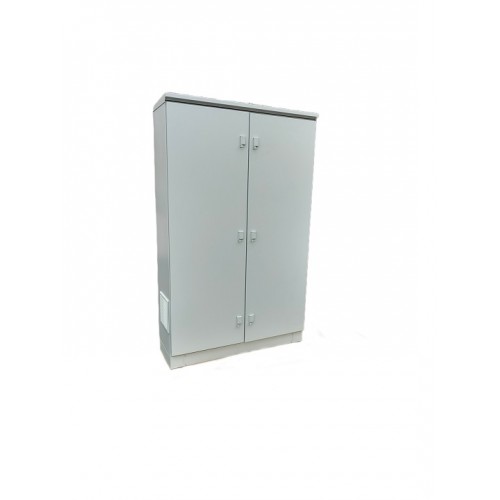

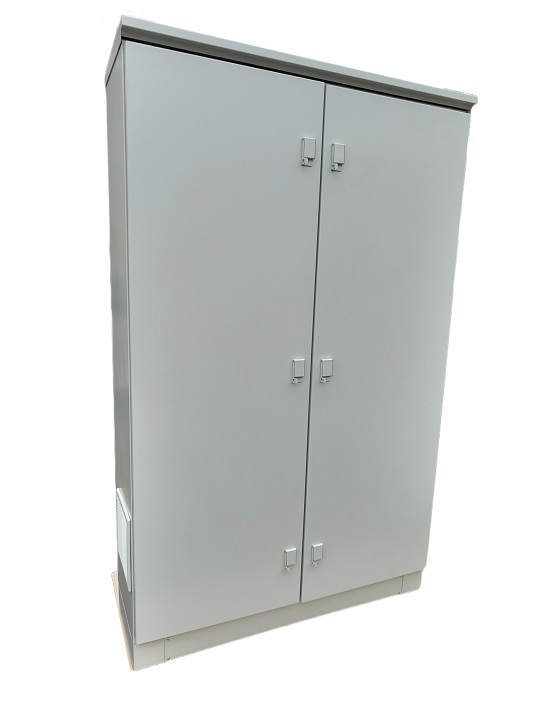

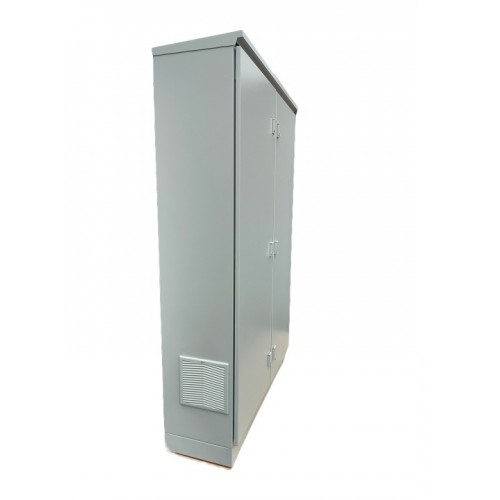

Большой металлический всепогодный уличный термошкаф 1800х1200х400 мм двухстворчатый, утепленный с обогревом - предназначен для размещения на улице под открытым небом. Стенки термошкафа утеплены теплоизолятором, внутри установлен калорифйер с термостатом для поддержания заданной температуры.
Автоматический климат-контроль включает нагреватель при снижении температуры ниже заданного предела и отключает нагреватель при достижении порога срабатывания термостата. Дополнительно, в цепь установлен резервный и аварийный термостаты. Таким образом, в системе отопления предусмотрено трёхкратное дублирование отключения нагревательного элемента.
Данную модель термошкафа можно устанавливать на цоколь размером ШхГ 1200х400 и высотой 100 - 200 мм или ножки. При монтаже необходимо закреплять шкаф болтами к основанию.
Термошкаф позволяет устанавливать оборудование связи на улице под открытым небом. Режим работы термошкафа круглогодичный 360/7/24. Дверь шкафа плотно прилегает к корпусу при помощи резинового уплотнителя и выдерживает сильные струи воды (степень защиты IP65). Для комплектации термошкафа с приточно-вытяжной вентиляцией - степень защиты IP55. Термошкаф утеплен слоем пенополиуретана, и оснащен системой обогрева.

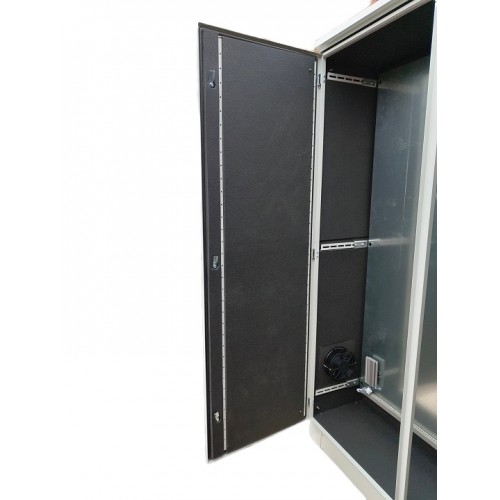

Термоизоляция термошкафа.
В наших термошкафах применяется Термоизоляция из вспененного полиэтилена. Данный термоизоляционный материал обладает рядом физических характеристик, которые являются преимущественными перед другими термоизоляционными материалами. Вспененный полиэтилен влагонепроницаем и негигроскопичен, то есть он не накапливает влагу (коэффициент влагопоглощения менее 1%). Это очень важное свойство для металлических термошкафов, поскольку при частых переходах температуры через "точку росы" выпадающий конденсат в минватных и прочих гигроскопичных утеплителях за несколько лет приводит их полностью в негодность. Вспененный полиэтилен имеет срок службы более 25 лет при 100% влажности.
Не подвержен гниению и химически стоек.
Вспененный полиэтилен - диэлектрик, что так же немаловажно в электротехнических термошкафах.
Данная термоизоляция устойчива к перепадам температуры в широких пределах от -60 до +100º.
В "арктическом" исполнении до -60 градусов - термошкаф изготавливается с увеличенной теплоизоляцией и более мощным нагревателем.
Термостаты.
Система климат-контроля термошкафа управляется регулируемыми биметаллическими термостатами. Биметаллические термостаты простые и надежные устройства, не имеющие никакой электроники. Долговечность такого термостата - более 100 000 циклов. Однако, для повышения надежности наших термошкафов, для управление отопителями и вентиляторвами мы применяем задублированные термостаты, то есть два одинаковых термостата, соединенных последовательно. Это позволяет увеличить долговечность наших термошкафов. Так же, при использовании нагревателей мощностью более 100Вт, обязательно устанавливается нерегулируемый аварийный термостат, который разорвет цепь при перегреве до 80 градусов.
Биметаллические термостаты имеют погрешность ±4°C и гистерезис 7 градусов. Для поддержания более точного температурного диапазона, применяются электронные термостаты, которые можно устанавливать на требуемую температуру срабатывания с точностью до 1 градуса.
Вентиляция термошкафа.

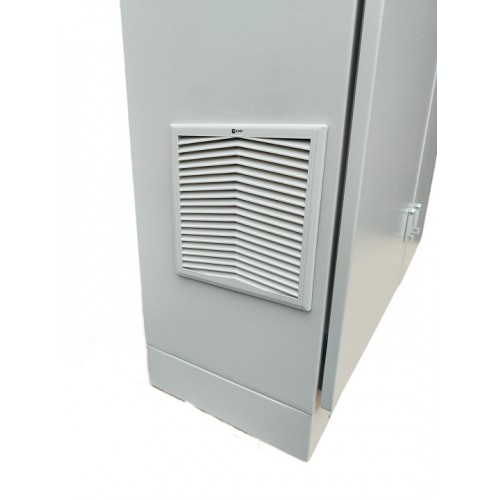

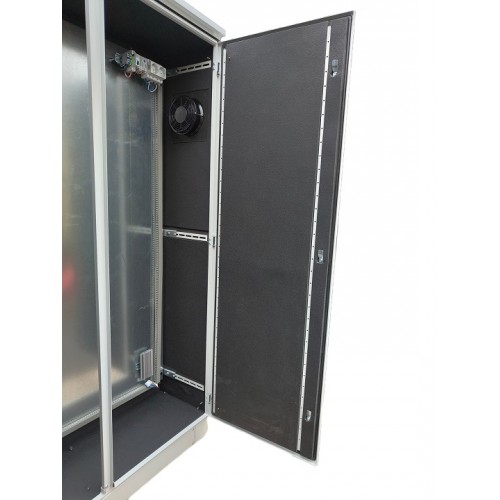

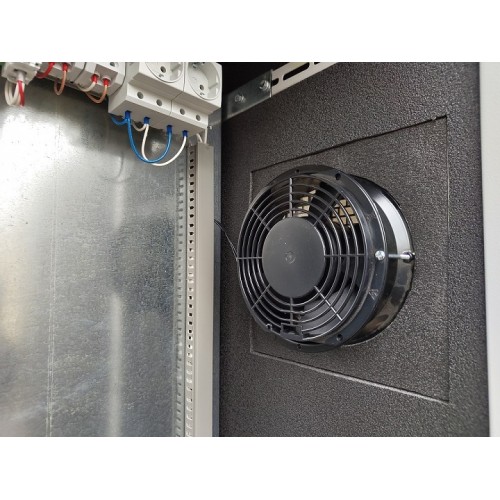

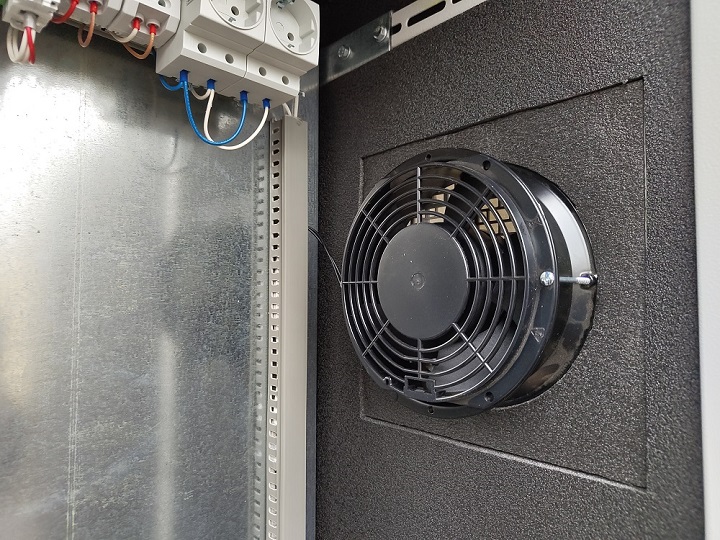

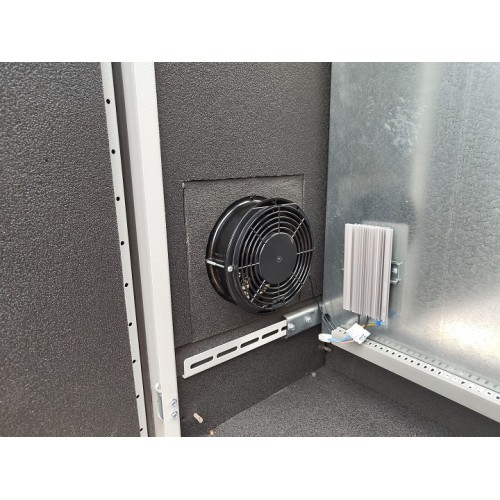

Для оборудования с тепловыделением до 100 Вт тепловой мощности в термошкафу установлены приточно-вытяжные вентиляторы с производительностью 105 куб. м/ч. Приточный вентилятор нагнетает внешний воздух через сменный фильтр, а вытяжной вентилятор выдувает горячий воздух из шкафа.
Кондиционер - устанавливается в термошкаф в случае, когда приточно-вытяжная вентиляция не применима (например, требуется обеспечить полную герметичность). Кондиционер в шкафу поддерживает рабочую температуру для оборудования с тепловыделением до 2,5 кВт при наружней температуре до +50 градусов. Термошкаф имеет хорошие звукоизолирующие свойства - 50дБ, работающее внутри термоконтейнера серверное оборудование практически не слышно.
Термоэлектрический кондиционер (куллер Пельтье) поддерживает рабочую температуру для оборудования с тепловыделением до 350 Вт при наружней температуре до +50 градусов. Для питания термоэлектрического кондиционера используется блок питания 48В. С обоих сторон на радиаторах установлены вентиляторы. Вентилятор с внешней (горячей) стороны закрывается защитным стальным кожухом. Преимущество термоэлектрического кондиционера перед фреоновым - возможность установки в любом положении (вертикально, горизонтально, под наклоном), устойчивость к вибрациям, компактность. Эти качества позволяют использовать термоэлектрический кондиционер в мобоильных термошкафах, например, в вагонах, автомобилях, самолетах, на буровых платформах и т.п. площадках с тяжелыми эксплуатационными характеристиками.
Фреоновый кондиционер с фазовым переходом хладагента - применяется, если тепловыделение оборудования, которое должно быть установлено в термошкаф от 500 Вт до 2,5 кВт тепловой мощности. В этом случае в опциях "Кондиционер для термошкафа" заказывается фреоновый кондиционер нужной мощности.
Весь климат-контроль управляется задублированными термостатами, в системе отопления дополнительно установлен аварийный термостат защиты от перегрева (тройная защита).
Штатная комплектация термошкафа:
1. Стальной корпус термошкафа (ВхШхГ) 1800х1200х400 мм, стандартный замок - 2 шт.,
2. Утепление - ППЭ (не поддерживает горение, диэлектрик, химически устойчив) 20 - 50 мм,

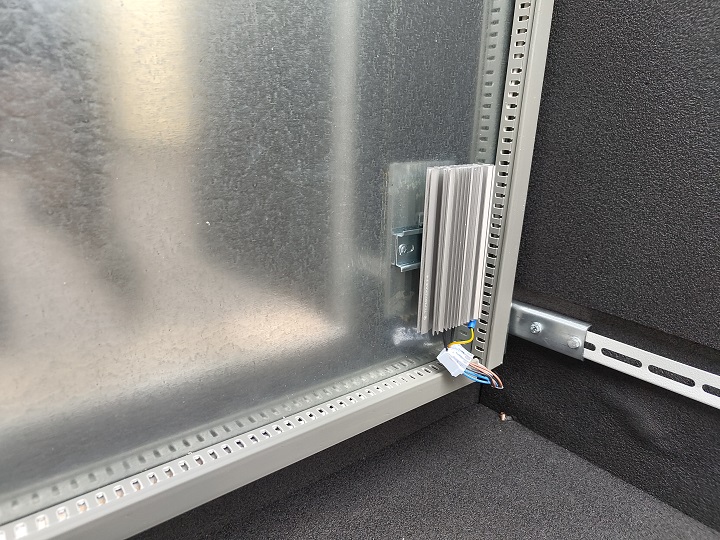

3. Отопление: позисторный нагреватель 500 Вт/220В с задублированными регулируемыми + аварийный термостатами,

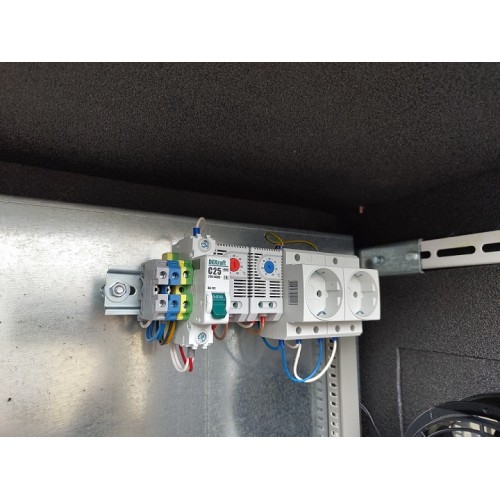

4. Вводной электрический автомат С16А, клеммные колодки, розетки 2 шт.,

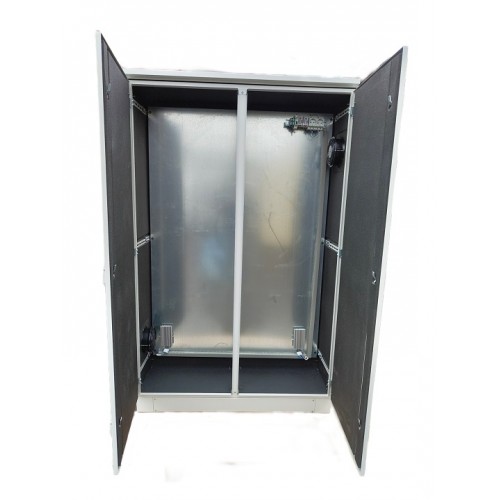

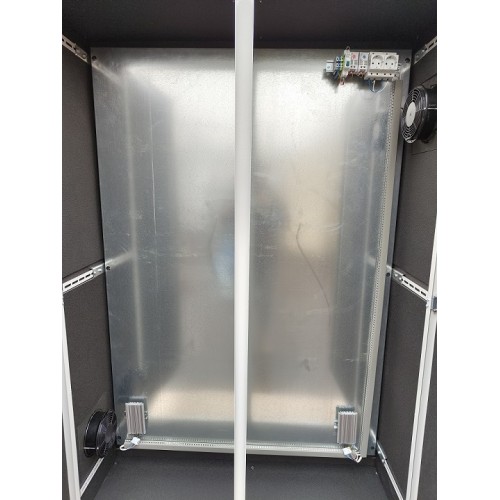

5. Монтажная панель,
6. герметичные кабельные вводы PG13 (4 шт.)
*Опционально устанавливается:
1. Более мощный обогреватель и усиленная термоизоляция (для арктического исполнения до -50 и -60 градусов),
2. Вентиляция: 2 вентилятора (приток и вытяжка) от 55 до 500 м3/ч на 220В со сменными фильтрами с регулируемыми термостатами,
3. Низковольтная климатика на 12/24/48 В AC/DC,
4. Дождезащитный козырек,
5. Столбовые крепления,
6. Дополнительная электрика: доп. автоматы, УЗО, УЗИП, грозозащита, реле тока/напряжения и т.п.
Примечание: Вся климатика термошкафа установлена, подключена и протестирована.
Термошкафы можно оснастить системой мониторинга внутренней температуры. В каждом термоконтейнере устанавливается датчик и данные по кабелю или по радиоинтерфейсу передаются на компьютер с базой данных.
Размеры | |
Высота внешняя | 1800 мм |
Размеры корпуса | 1800х1200х400 мм, сварной каркас, разборные стенки, крыша. Утепление пенополиуретаном. |
Ширина внешняя | 1200 мм |
Глубина внешняя | 400 мм |
Нагревательный элемент | |
Нагреватель | 500 Вт |
Тип крепления | |
Крепление | Ножки, Цоколь |
