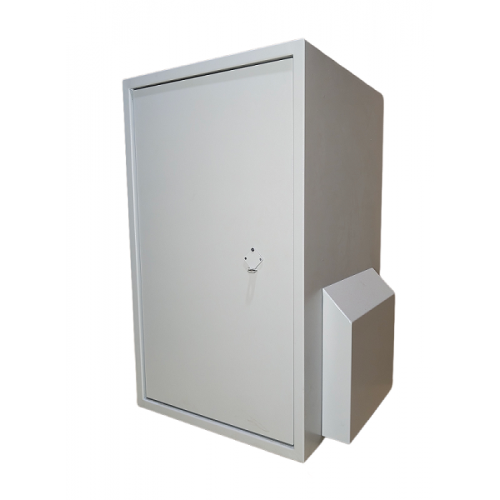

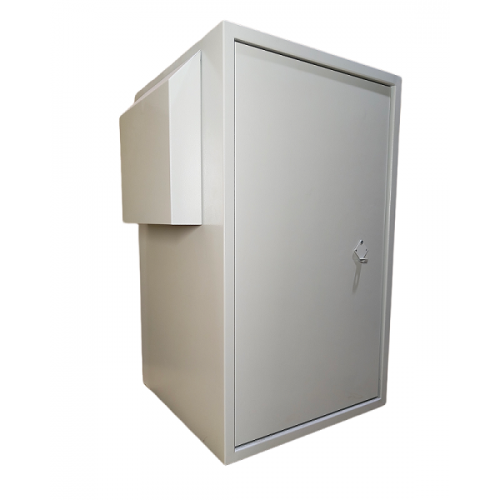

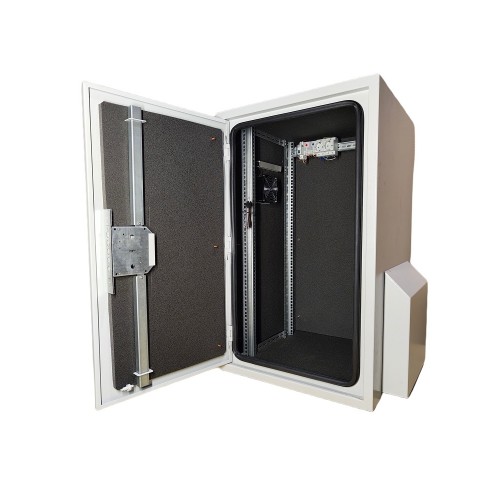

Термошкаф антивандальный 1000х600х600 мм 21U с 19" направляющими для размещения оборудования на улице под открытым небом.
Корпус антивандального термошкафа изготавливается из оцинкованной стали 2 мм по классу защиты IP65.

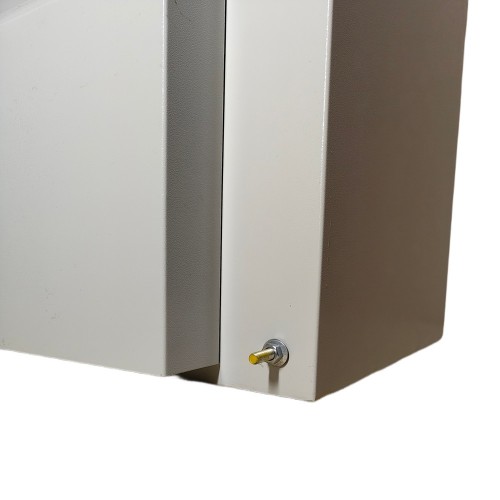

Благодоря утопленной двери, внутренним петлям и ригельному трехстороннему замку, термошкаф имеет высокую степень взломостойкости. Резиновые уплотнители по периметру плотно прижимают дверь и обеспечивают герметичность, каждый шкаф проходит испытание на защиту от сильных струй воды.
Штатно установлены 4 резиновых сальника, если требуются самоуплотняющиеся кабельные гермовводы, то их количество и диаметр герметичных кабельных вводов указываются в опроснике.
Термошкаф имеет крепление на столб, а так же, может размещаться на горизонтальных опорах.
Отопление термошкафа: Корпус шкафа утеляется слоем пенополиуретана и мощный обогреватель позволяют поддерживать положительную температуру внутри термошкафа при отрицательных темпратурах. Поддерживаемая разница температур не менее 45 градусов. Для работы в условиях крайнего севера изготавливаем "арктический" вариант: для экстремально низких температур до -60 градусов, с усиленной термоизоляцией и дублированными более мощными нагревателями.

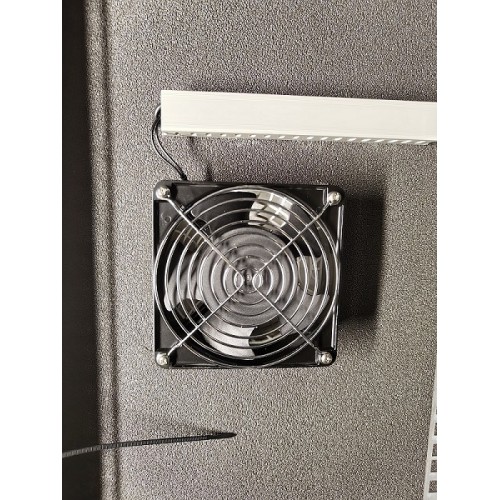

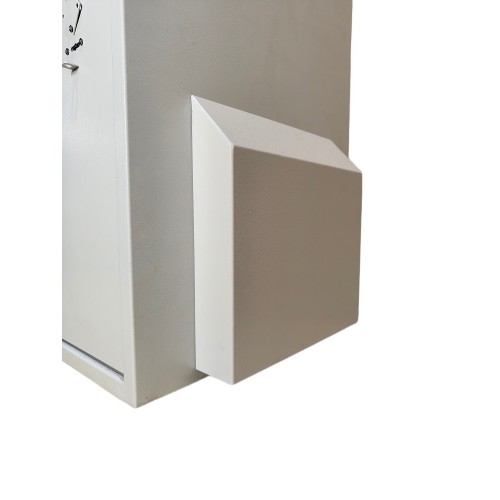

Вентиляция (опция): Приточно-вытяжная вентиляция, опционально установленная в термошкафу, оснащена двумя вентиляторами производительностью от 55 до 500 куб. м/ч. Такая вентиляция поддерживает рабочую температуру для оборудования с тепловыделением от 100 до 3000 Вт при наружней температуре +25 градусов. Если устанавливаемое в термошкафу оборудование при работе сильно греется и излучает более 100 Вт тепловой мощности, то необходимо установить усиленную приточно-вытяжную вентиляцию (выбирается соответствующая опция). Расчет приточно-вытяжной вентиляции производится на основании данных из заполненного опросника.
Кондиционер термошкафа (опция): благодоря кондиционеру, термошкаф может обеспечивать работу оборудования с тепловыделением от 300 Вт до 2,5 кВт при внешних температурах до +50 градусов.
В зависимости от тепловыделения оборудования и технических требований в термошкаф могут быть установлены 2 типа кондиционеров:
1 тип кондиционера - Термоэлектрический кондиционер (куллер Пельтье) - обладает небольшими габаритами и весом, возможна установка в любом положении внутри термошкафа, нечувствителен к тряске и вибрации. Холодильные мощности термоэлектрических кондиционеров - от 100 до 350 Вт.
2 тип кондиционера - Фреоновый (компрессорный) кондиционер с фазовым переходом хладагента - более эффективный, позволяет охлаждать оборудование с большим тепловыделением. Холодильные мощности компрессорных кондиционеров от 300 до 3000 Вт. Устанавливаемые в наши термошкафы кондиционеры с системой испарения конденсата, поэтому, для них не требуется отводить влагу в дренаж.
Дополнительные опции:

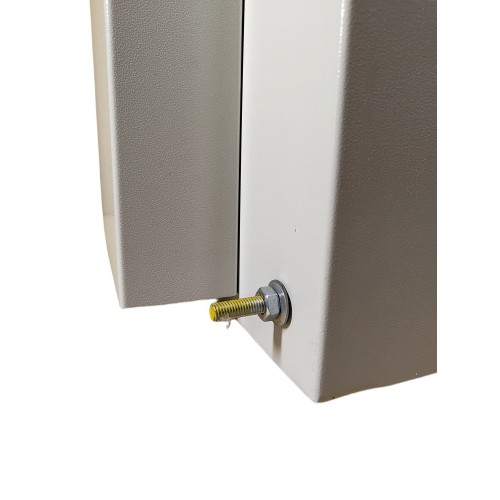

Вторая дверь термошкафа - дополнительная дверь для доступа сзади, справа или слева. Имеет точно такой же сейфовый замок IV класса взломостойкости по ГОСТ, как и основная дверь. Удобно, когда используется глубокое оборудование, много соединительных разъемов в оборудовании и т.п.
Цоколь шкафа позволяет приподнимать термошкаф над землей, удобно заводить кабель во внутрь шкафа, внутри цоколя можно сматывать бухту избыточного кабеля. Устанавливка термошкафа с цоколем: сначала цоколь крепится анкерами к поверхности, затем устанавливается шкаф и закрепляется болтами к цоколю изнутри шкафа. Изготавливаем 100 и 200 мм цоколи, по заказу, возможно изготовление цоколей любого размера.
Ножки термошкафа позволяют приподнять термошкаф над поверхностью.Ножки свариваются из квадратной трубы, обвязаны по периметру, обеспечивая жесткость конструкции. Можно выбрать от 300 до 1000 мм высоту ножек.
Крепление термошкафа на столб Комплект креплений состоит из стальных кронштейнов и стальной полосы, которая обхватывает столб и затягивается гайками и прочно зажимают мачту или столб. Комплект креплений подходит для тяжелых металлических термошкафов (до 50 или 100 кг), а так же для суровых условий эксплуатации с сильной ветровой нагрузкой. Для креплений используются оцинкованная стальная полоса, неподверженная коррозии.
Источник Бесперебойного Питания постоянного тока работает следующим образом:
При наличии в сети питания 220 Вольт нагрузка питается от блока питания (7 Ампер) и автоматически подзаряжается батарея (4 Ампера). При полном заряде АКБ контроллер питания отплючает зарядное устройство. В случае пропадания сетевого питания 220В ИБП автоматически переходит на питание от аккумуляторов через контроллер. При критическом разряде аккумулятора контроллер отключит нагрузку, во избежании глубокого разряда АКБ и выхода его из строя.
Система мониторинга температуры по IP протоколу для термобоксов и термошкафов
Данная система мониторинга позволяет фиксировать данные микроклимата - температуру, влажность, давление, а так же данные с охранно-пожарных датчиков (датчик удара, датчик открытия, датчик дыма, датчик газа и т.п.), расположенных внутри и снаружи термобоксов и термошкафов. Сенсоры подключаются в цепочку шлейфом из витой пары. Данные с датчиков сохраняются в базе данных и отображаются на вэб-интерфейсе и на графиках.
Помимо отображения состояния датчиков, в контроллере есть сторож, который можно запрограммировать на отключение, включение, перезагрузку силового реле, через которое запитанокакое-либо устройство.
Например, при превышении температуры произойдет аварийное включение вентиляторов или аварийное отключение электропитания.
Так же, имеется программный PING-тестер, который проверяет доступность заданного IP-адресса (устройства), и в случае неответа (зависания) произведет автоматическю перезагрузку нужного устройства по питанию.
Система защиты от холодного пуска термостатом
Температурная защита от холодного пуска позволяет сохранить оборудование после длительного остывания в обесточенном термоконтейнере. При подаче электричества, система сначала включит обогреватель и нагреет внутренний воздух до заданной температуры. Только после достижения температуры заданного значения, включится тепловое реле и подаст напряжение на уже прогретое оборудование внутри термобокса.
Штатная комплектация термошкафа:

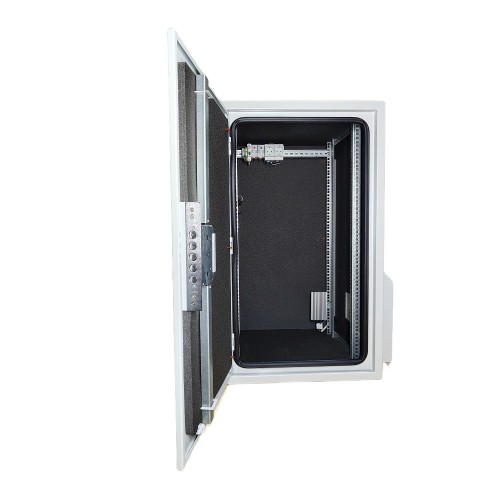

1. Взломостойкий корпус термошкафа 21U (ВхШхГ) 1000х600х600 мм из оцинкованной стали 2 мм, сейфовый замок с запиранием в 3 стороны - 1 шт.,
2. Утепление - пенополиуретан (не поддерживает горение, диэлектрик, химически устойчив) 20 - 50 мм,

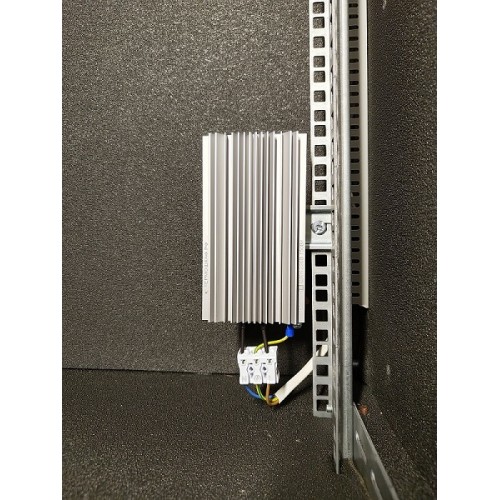

3. Отопление: позисторный нагреватель 150 Вт/220В с задублированными регулируемыми + аварийный термостатами,

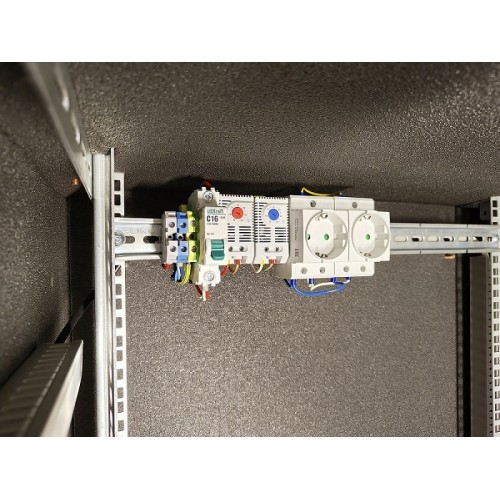

4. Вводной электрический автомат С16А, клеммные колодки, 2 розетки,
5. 19"-направляющие (4 шт.),
6. Перфорированная полка до 25 кг,
7. Резиновые сальники (4 шт.).
*Опционально устанавливается:
1. Более мощный обогреватель и усиленная термоизоляция (для арктического исполнения до -50 и -60 градусов),
2. Вентиляция: 2 вентилятора (приток и вытяжка) от 25 до 530 м3/ч на 220В со сменными фильтрами с регулируемыми термостатами,
3. Низковольтная климатика на 12/24/48 В AC/DC, низковольтное бесперебойное питание,
4. Дождезащитный козырек,
5. Столбовые крепления/ цоколь или ножки,
6. Вторая дверь,
7. Дополнительное электрооборудование: электросчетчик, УЗО, реле напряжения, реле тока, грозозащита и т.д.
Примечание: Вся климатика термошкафа установлена, подключена и протестирована.
Размеры | |
Высота внешняя | 1000 мм |
Ширина внешняя | 600 мм |
Глубина внешняя | 600 мм |
Нагревательный элемент | |
Нагреватель | для стандартного исполнения: 150 Вт, Для исполнения до - 60 град. : 300 Вт. |
Охлаждение | |
Охлаждение | Опционально устанавливается Кондиционер от 200 до 3000 ватт холодильной мощности |
Вентиляция принудительная | Опционально устанавливаются 2 вентилятора (приток и вытяжка) от 55 до 500 куб. м/ч, в зависимости от тепловыделения оборудования |
