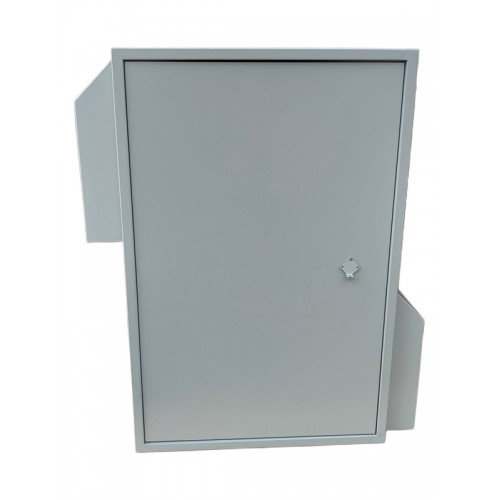

Антивандальный термошкаф (термосейф) 1200х800х600 мм металлический термостатический утепленный, с возможностью установки на цоколь для крепления на пол, с подогревом, для размещения оборудования на улице под открытым небом или в помещении. Вентиляция/кондиционер - опционально,

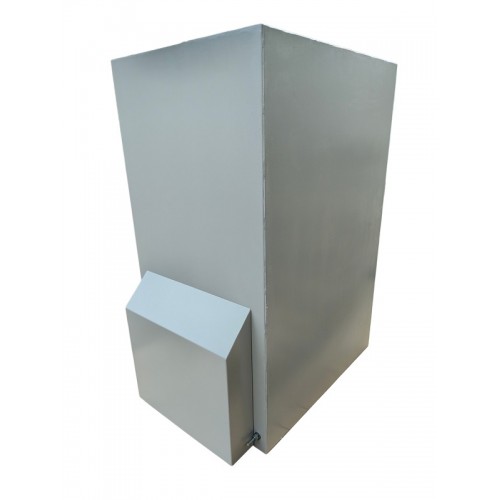

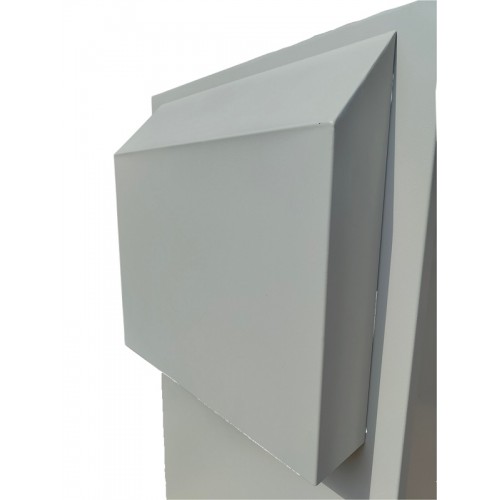

Антивандальный корпус шкафа изготовливаем по заказу из различных металлов: черной, оцинкованной, нержавеющей стали 1,5 - 2 мм, либо аллюминиевого сплава АМГ-9, покраска порошковой краской, скрытые петли, дверь утоплена и запирается ригельным сейфовым замком в 3 стороны. Снаружи замочную скважину закрывает защтная кулиса. Радиаторные решетки закрывают стальные кожухи (если устанавливается опция "Вентиляция"), которые помимо антивандальной защиты вентиляторов, дополнительно защищают от сильных струй воды.
Все соединения проварены сплошными швами, обеспечивающими герметичность и жесткость конструкции. Шкаф покрыт грунтовкой, эпоксидной порошковой краской и слоем защитного лака. Слой утеплителя от 20 до 50 мм, в зависимости от климатического исполнения.
Утепленный взломостойкий корпус и мощный отопитель позволяют поддерживать положительную температуру внутри термошкафа при отрицательных темпратурах до - 45 градусов. Поддерживаемая разница температур не менее 45 градусов. Опционально, возможно изготовление термошкафа для температур до -60 градусов.
Дождезащитный козырек защищает от влаги и снега дверь с резиновыми уплотнителями.
Цоколь

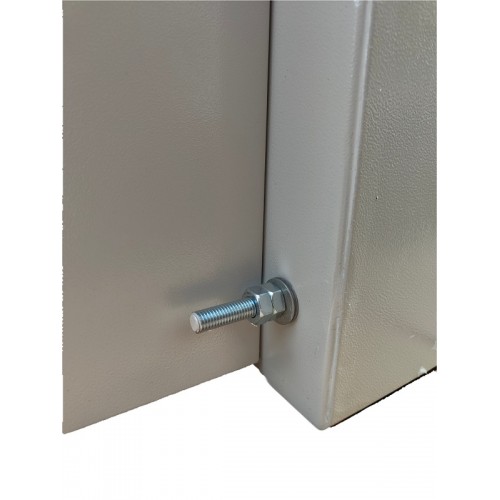

Цоколь предназначен для установки термошкафа на пол, грунт или бетонную площадку. Цоколь крепится анкерными болтами к полу, а сам шкаф привинчивается к цоколю болтами изнутри. При установке термошкафа на улице, цоколь рекомендуется для избежания подтопления при таянии снега.
Кабели свободно пропускаются через цоколь в дно термошкафа. Изготавливаем цоколи высотой 100 мм и 200 мм.
Ножки термошкафа позволяют приподнять термошкаф над поверхностью.Ножки свариваются из квадратной трубы, обвязаны по периметру, обеспечивая жесткость конструкции. Можно выбрать от 300 до 1000 мм высоту ножек.

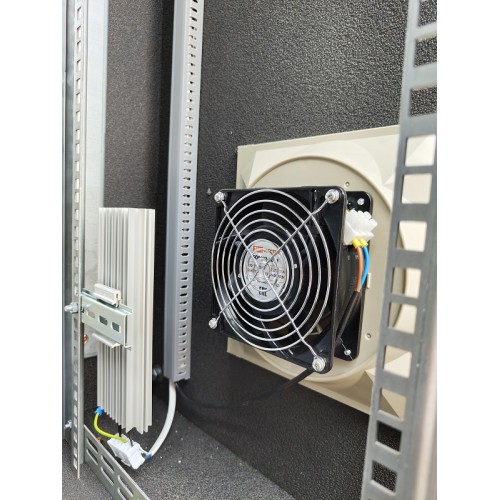

Отопление. Система отопления, установленная в термошкафу, состоит из обогревателя с защитой от перегрева, и дублированных термостатов. Дублирование последовательным включением в цепь одинаковых регулируемых термостатов является стандартным исполнением в системах климат-контроля наших шкафов.

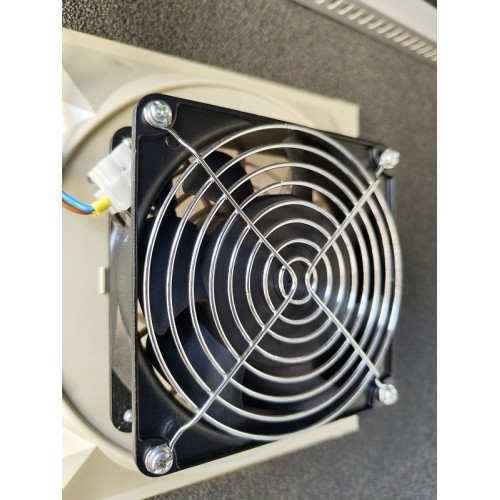

Вентиляция. Опционально установливаются вентиляторы на приток и вытяжку производительностью от 55 до 530 куб. м/ч. Приточно-вытяжная вентиляция поддерживает рабочую температуру для оборудования с тепловыделением от 100 до 3000 Вт при наружней температуре +25 градусов. Если устанавливаемое в термошкафу оборудование при работе сильно греется и излучает более 100 Вт тепловой мощности, то необходимо установить усиленную приточно-вытяжную вентиляцию (выбирается соответствующая опция). Расчет приточно-вытяжной вентиляции производится на основании данных из заполненного опросника.
Кондиционер термошкафа (опция):
Кондиционер в термошкафу применяется в случаях, когда внешние температуры выше, чем требуемые температуры внутри. Благодоря кондиционеру, термошкаф может обеспечивать работу оборудования с тепловыделением до 3 кВт при внешних температурах до +50 градусов.
В зависимости от тепловыделения оборудования и технических требований в термошкаф могут быть установлены 2 типа кондиционера:
1 тип кондиционера - Термоэлектрический кондиционер (куллер Пельтье) - обладает небольшими габаритами и весом, возможна установка в любом положении внутри термошкафа, нечувствителен к тряске и вибрации. Холодильные мощности термоэлектрических кондиционеров - от 100 до 350 Вт.
2 тип кондиционера - Фреоновый (компрессорный) кондиционер с фазовым переходом хладагента - более эффективный, позволяет охлаждать оборудование с большим тепловыделением. Холодильные мощности компрессорных кондиционеров от 300 до 3000 Вт. Устанавливаемые в наши термошкафы кондиционеры с системой испарения конденсата, поэтому, для них не требуется отводить влагу в дренаж.
Вторая дверь термошкафа - дополнительная дверь для доступа сзади, справа или слева. Имеет точно такой же сейфовый замок IV класса взломостойкости по ГОСТ, как и основная дверь. Удобно, когда используется глубокое оборудование, много соединительных разъемов в оборудовании и т.п.
Полки
В термошкафу применяются перфорированные полки специальной формы - с вырезами под вентиляторы и нагреватели для свободного перемещения по высоте, а так же для свободной циркуляции воздуха.
Для особо тяжелого оборудования выбираются усиленные полки.
Термошкаф имеет хорошие звукоизолирующие свойства - 45дБ, работающее внутри термоконтейнера серверное оборудование практически не слышно.
Внутри возможна установка 19" направляющих для установки полок или телекоммуникационного оборудования, монтажной панели, ДИН-реек и т.п. крепежных элементов.
Дополнительно устанавливаются автоматы требуемой мощности, УЗО, системы мониторинга микроклимата, датчики удара, сигнализации и т.п.
Количество и диаметр герметичных кабельных вводов указываются в опроснике.
Штатная комплектация термошкафа:
1. Взломостойкий корпус (ВхШхГ) 1200х800х600 мм из стали, сейфовый замок с запиранием в 3 стороны - 1 шт.,
2. Утепление - вспененный полиэтилен 20 - 40 мм,
3. Отопление: позисторный нагреватель 150 Вт/220В с регулируемым + аварийным термостатом,

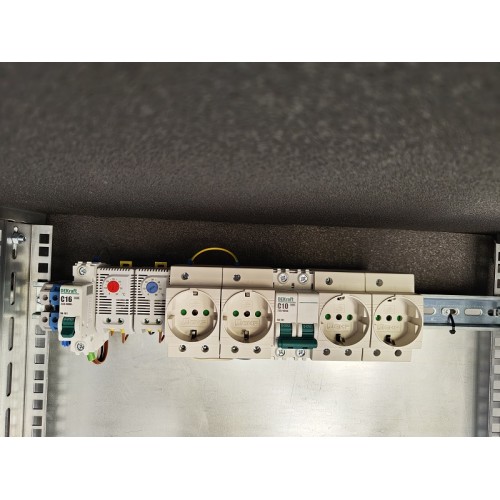

4. Вводной электрический автомат С16А, клеммные колодки, розетки 2 шт.,
5. 19"-направляющие (4 шт.),
6. Резиновые сальники (4 шт.),
*Опционально устанавливается:
1. Более мощный обогреватель и усиленная термоизоляция (для арктического исполнения до -50 и -60 градусов,
2. Вентиляция: 2 вентилятора (приток и вытяжка) от 55 до 530 м3/ч на 220В со сменными фильтрами с регулируемыми термостатами,
3. Низковольтная климатика на 12/24/48 В AC/DC, низковольное бесперебойное питание,
4. Дождезащитный козырек,
5. Столбовые крепления,
6. Цоколь (100 или 200 мм),
7. Ножки (от 300 мм),
8. Козырек
9. Дополнительная электрика: доп.автоматы, УЗО, УЗИПП, грозозащита, реле напряжения и тока и т.п.
Примечание: Вся климатика термошкафа установлена, подключена и протестирована.
Размеры | |
Высота внешняя | 1200 мм |
Размеры корпуса | Антивандальный взломостойкий корпус 1200х800х600 мм из стали 1,5 - 2 мм, внутри 19"-направляющие на 24 юнита или монтажная панель |
Ширина внешняя | 800 мм |
Глубина внешняя | 600 мм |
Температуры внешние | |
Внешние температуры эксплуатации | Стандартное исполнение - 45 ... + 50 градусов С, Исполнение -50...+50 Исполнение - 60...+50 |
Нагревательный элемент | |
Нагреватель | от 150 до 300 Вт в зависимости от климатического исполнения |
Тип крепления | |
Крепление | По заказу - цоколь для установки на пол |
